Simulador 3D Interativo

Objetivo desta página

Mostrar, no próprio GitHub Pages, uma demonstração visual 3D do protótipo de compactação em rota (conceito Terranimo/Softsoil em implementação aberta e simplificada).

Demonstração interativa (HTML)

Abrir visualizador 3D em nova aba

Caso o bloco interativo não carregue na sua rede/navegador, use o link “Abrir visualizador 3D em nova aba”.

Figuras de apoio

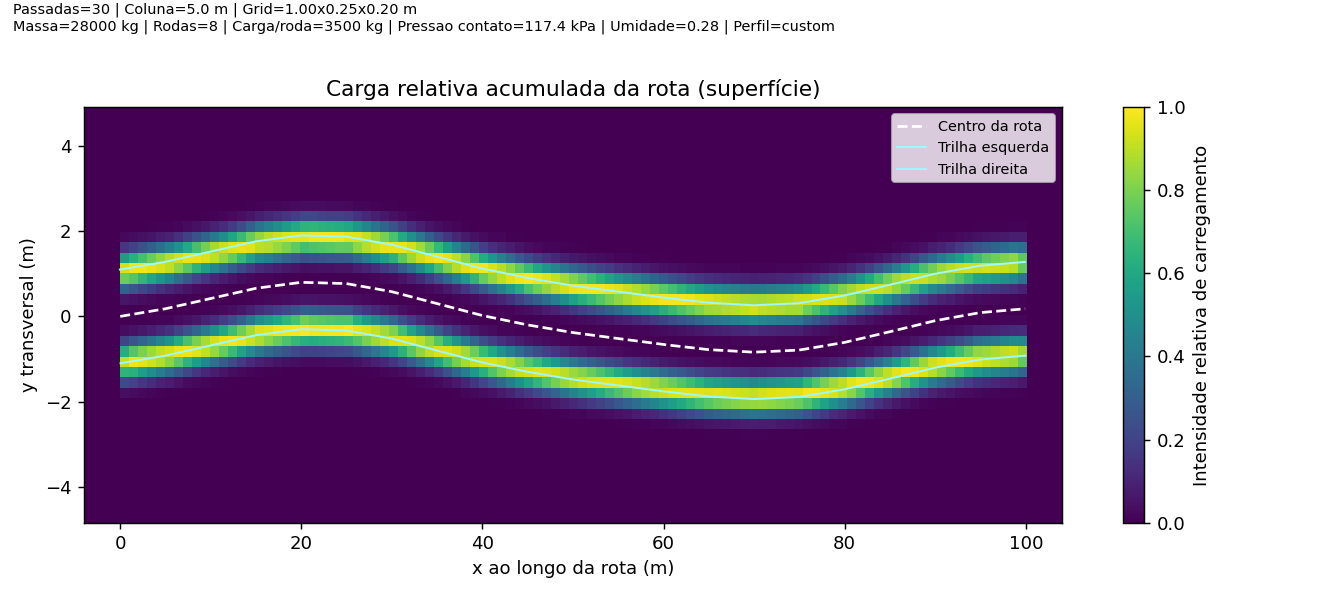

Fig. 1 Mapa de intensidade relativa de carregamento na superfície para a rota amostrada.

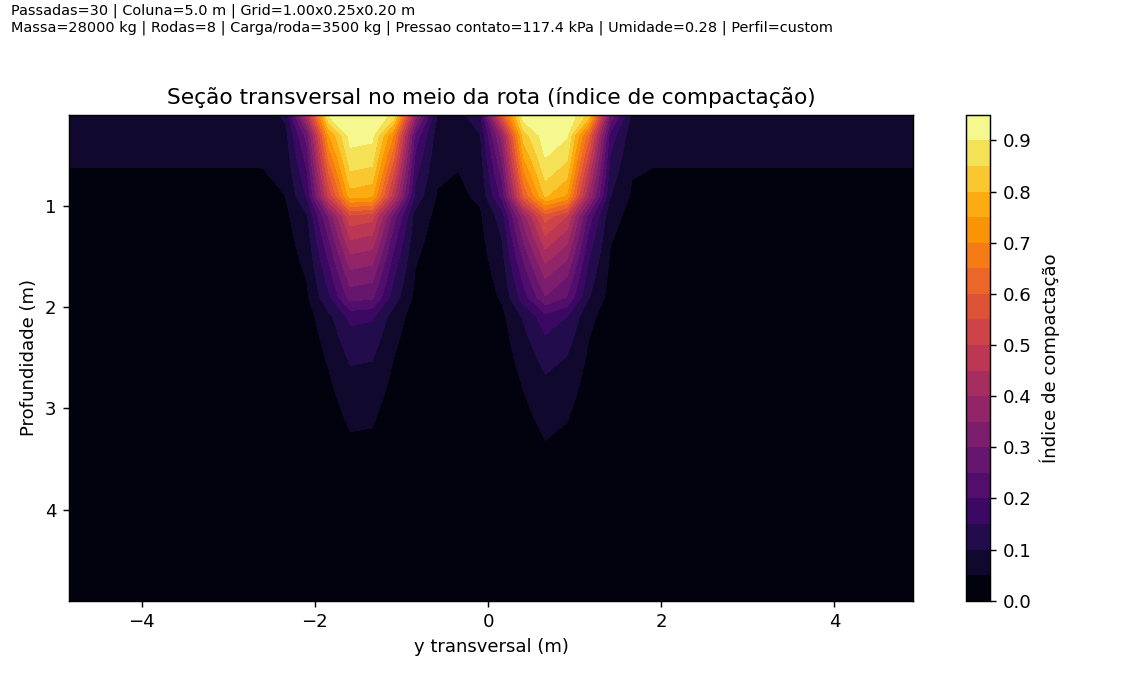

Fig. 2 Seção y-z no meio da rota, mostrando a distribuição de compactação com a profundidade.

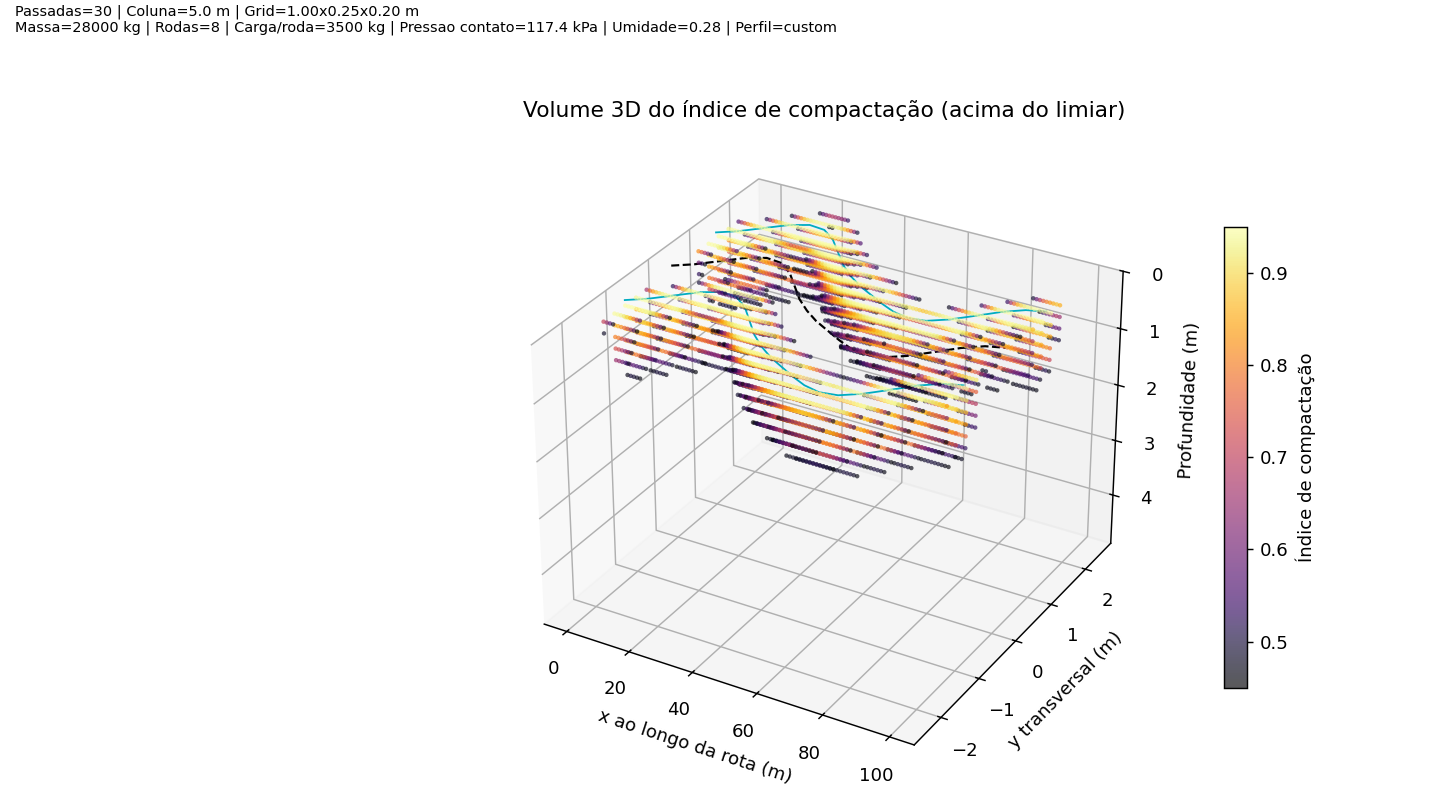

Fig. 3 Versão estática do volume 3D (pontos acima de limiar de compactação).

Parâmetros do cenário de demonstração

passes	depth_m	mass_kg	wheels	wheel_load_kg	tire_width_m	contact_length_m	track_gauge_m	contact_pressure_kpa	moisture	soil_profile	sigma_crit_surface_kpa	sigma_crit_gradient_kpa_m	sigma_crit_layers	route_mode	route_csv	route_sine_amplitude_m	route_sine_wavelength_m
30	5.0	28000.0	8	3500.0	0.65	0.45	2.2	117.38461538461537	0.28	custom	110.0	35.0	0.30:95,1.00:140,2.00:210,5.00:290	csv	data/exemplo_rota_rtk.csv	1.2	30.0

Comando usado para gerar este cenário

python3 src/prototipo_trajeto_3d.py \
  --route-mode csv \
  --route-csv data/exemplo_rota_rtk.csv \
  --soil-profile custom \
  --sigma-crit-layers "0.30:95,1.00:140,2.00:210,5.00:290" \
  --output-dir sphinx/_static/resultados/prototipo_trajeto_3d_demo
